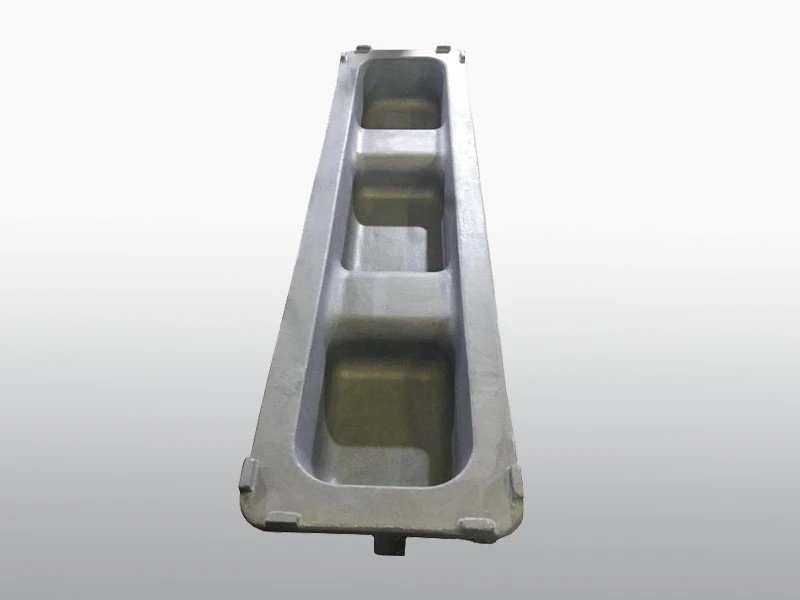

7-9kg de lingoteiras pequenasgeralmente são feitos de materiais resistentes a altas temperaturas, como grafite, aço, ferro fundido, etc. Eles geralmente são usados para fundir pequenos lingotes de metal, fundição experimental, etc. resultados de fundição em operações de trabalho de metal.
Quais são as dimensões típicas de lingoteiras de 7-9kg?
Lingoteiras pequenas de 7-9kg normalmente têm as seguintes dimensões:
Comprimento:10-12 polegadas (250-300mm). O comprimento do molde deve ser suficiente para acomodar o tamanho de lingote desejado, proporcionando espaço adicional suficiente para o canal de entrada e o sistema de canal.
Largura:3-4 polegadas (75-100mm). A largura é determinada pela largura desejada do lingote e pelos requisitos de espaço para o sistema de canal.
Altura:2-3 polegadas (50-75mm). A altura do molde deverá ser adequada para atender ao volume metálico esperado para o lingote, levando em consideração as taxas normais de retração durante a cimentação.
Essas dimensões fornecem um tamanho de cavidade de molde apropriado para fundir a maioria das ligas em lingotes de 7-9kg. As formas retangulares são comuns devido às suas propriedades eficientes de empilhamento e transporte. No entanto, outros pequenos formatos de molde também podem ser utilizados dependendo da aplicação e dos pré-requisitos específicos.
Como a capacidade e o tamanho do lingote são calculados?
Calculando a capacidade e o tamanho de um7-9kgs de lingoteiras pequenasenvolve vários fatores-chave:
◆ Tipo e densidade da liga do lingote:A densidade da liga influencia o volume necessário da cavidade do molde. Ligas de maior densidade exigirão menos volume para atingir o peso alvo do lingote.
◆ Peso Alvo do Lingote:A carga ideal do lingote, para esta situação, 7-9kg, é um limite urgente na decisão do tamanho e limite do molde.
◆ Fator de encolhimento:Cada combinação possui um fator de contração específico que deve ser considerado durante o projeto. Normalmente, uma variável de retração de 5-8% é aplicada para representar a diminuição do volume durante a cimentação.
◆ Proporções de projeto:As contemplações do plano, por exemplo, as proporções nível-largura-comprimento são significativas para garantir a solidez e moldabilidade do lingote. Essas proporções ajudam a decidir a forma geral e os aspectos do molde.
◆ Tamanhos padrão de lingotes:As preferências do cliente por tamanhos padrão de lingotes também podem influenciar o projeto da cavidade do molde.
Levando esses fatores em consideração, o tamanho da cavidade do molde pode ser calculado com precisão para produzir lingotes dentro da faixa de peso desejada de 7-9kg após considerar a contração. O software de simulação é comumente usado para otimizar o projeto e a capacidade do lingoteiro, garantindo processos de fundição eficientes e eficazes.
Quais são as principais considerações no projeto de moldes?
Projetando um eficaz7-9kgs de lingoteiras pequenasenvolve considerar vários aspectos-chave para garantir desempenho ideal e fundição de qualidade:
◆ Tamanho da cavidade:A cavidade do molde deve ser projetada de forma a respeitar a capacidade ideal do lingote, considerando variáveis, por exemplo, tipo de amálgama, peso e taxa de retração. O tamanho da cavidade também deve ser atualizado para uma utilização eficaz dos materiais e limitar o desperdício.
◆ Ângulos de conicidade ou inclinação:Incluir ângulos de inclinação ou inclinação no projeto do molde é essencial para facilitar a remoção do lingote solidificado sem causar danos ao molde ou ao próprio lingote. O ângulo deve ser cuidadosamente selecionado para equilibrar a fácil remoção e minimizar defeitos no formato do lingote.
◆ Padrões de Lug Padrão:A incorporação de padrões de saliências padrão no fundo do molde permite um manuseio e transporte mais fáceis dos lingotes depois de fundidos e solidificados. O padrão de lug deve ser selecionado com base no método de manuseio desejado e nos requisitos dos processos posteriores que utilizarão os lingotes.
◆ Construção Robusta:O molde deve ser desenvolvido vigorosamente para suportar a tensão e as ansiedades sentidas durante o sistema de projeção, garantindo vida útil e execução estável. A escolha e configuração do material devem levar em consideração as cargas mecânicas normais, os ângulos de temperatura e as propriedades de extensão a quente do molde.
◆ Revestimento Adequado:A aplicação de uma cobertura razoável nas superfícies do molde evita que o composto permaneça, garantindo uma descarga suave do lingote e acompanhando a natureza do molde a longo prazo. A seleção do revestimento deve ser baseada na liga a ser fundida e nas condições de temperatura e pressão experimentadas durante a fundição.
◆ Disposições de resfriamento:A implementação de provisões de resfriamento, como entreferros ou linhas de resfriamento dentro do projeto do molde, ajuda a regular o processo de solidificação e a controlar a distribuição de temperatura para obter uma qualidade uniforme do lingote. O projeto do sistema de resfriamento deve otimizar a taxa de resfriamento e minimizar os gradientes térmicos para reduzir o risco de defeitos na estrutura do lingote.
◆ Capacidade de moldagem mecanizada:Ter capacidade de moldagem motorizada melhora a eficiência e eficácia no sistema de projeção, considerando a moldagem constante e exata dos lingotes. O projeto do sistema de automação deve ser otimizado para reduzir o tempo de ciclo, minimizar as taxas de refugo e melhorar a segurança.
Ao atender a essas contemplações vitais no plano de molde, os fabricantes podem simplificar seus lingotes para criar lingotes de primeira linha de maneira confiável que atendam aos detalhes necessários, garantindo ao mesmo tempo proficiência e confiabilidade no sistema de projeção.
Quais controles são usados na fundição de lingotes?
No processo de fundição de lingotes de7-9kgs de lingoteiras pequenas, vários controles são empregados para garantir a capacidade e a qualidade:
◢ Controle de Temperatura e Química:A temperatura e a ciência da liquefação são firmemente controladas para acompanhar as qualidades ideais do compósito. Este controle é crucial para alcançar qualidade e propriedades consistentes do lingote.
◢ Sistemas de vazamento precisos:Sistemas de vazamento automatizados são usados para distribuir o metal fundido uniformemente nos moldes. Esses sistemas garantem um vazamento preciso e controlado, minimizando variações no peso e formato do lingote.
◢ Manuseio automatizado de moldes:Transportadores automatizados ou sistemas robóticos são empregados para inserir e remover moldes do fundidor. Essa informatização melhora a proficiência e diminui o risco de erro humano no cuidado do ciclo.
◢ Sequências de resfriamento programadas:Cada liga possui requisitos específicos de resfriamento para atingir a taxa de solidificação e estrutura desejadas. Sequências de resfriamento programadas são seguidas para controlar o processo de resfriamento, garantindo uniformidade e consistência nos lingotes solidificados.
◢ Especificações de desmoldagem:A desmoldagem, o método envolvido na remoção dos lingotes endurecidos dos moldes, segue detalhes rigorosos para evitar contorções ou danos aos lingotes. Técnicas adequadas de desmoldagem ajudam a manter a forma e a integridade dos lingotes.
◢ Extração de braço robótico:Braços mecânicos são frequentemente utilizados para extrair rápida e produtivamente os lingotes solidificados dos moldes. Estruturas mecânicas garantem uma extração exata e confiável, diminuindo o risco de danos ou distorções durante o ciclo de evacuação.
◢ Inspeção de Sistemas de Visão:Sistemas de visão são utilizados para inspecionar as dimensões e a qualidade da superfície de cada lingote. Esses sistemas empregam câmeras e algoritmos para verificar se os lingotes atendem às tolerâncias e padrões de qualidade especificados.
Ao implementar esses controles, os processos automatizados de fundição de lingotes podem atingir capacidade e uniformidade ideais, garantindo uma produção consistente de lingotes de alta qualidade que atendam aos requisitos do cliente.
Conclusão
Para7-9kgs de lingoteiras pequenas, tamanhos de molde em torno de 10 x 4 x 2 polegadas são típicos para atingir a capacidade desejada quando ligas, taxas de encolhimento e taxas de projeto são consideradas. A capacidade é projetada com base na liga do lingote, nas metas de peso e nos requisitos de processamento. Com moldes otimizados e fundição controlada, as fundições podem produzir com eficiência lingotes de tamanho correto. Mais informações contacte-nos emtech@huan-tai.org.
Referências
1. Manual ASM, Vol 15: Elenco (2008).
2. Beeley, P. (2001) Tecnologia de Fundição. Butterworth-Heinemann.
3. Dantzig, J. & Rappaz, M. (2009). Solidificação. Imprensa EPFL.
4. Jones, D. e Bhadeshia, H. (1997). Fundição de metais. Enciclopédia de Materiais Avançados, 2, 1174-1182.
5. Rao, PN (2006). Tecnologia de Fabricação - Fundição, Conformação e Soldagem. Tata McGraw Hill.
